Оградительные сооружения

Оградительные сооружения - это гидротехнические сооружения для защиты акваторий от волнения, течения, наносов

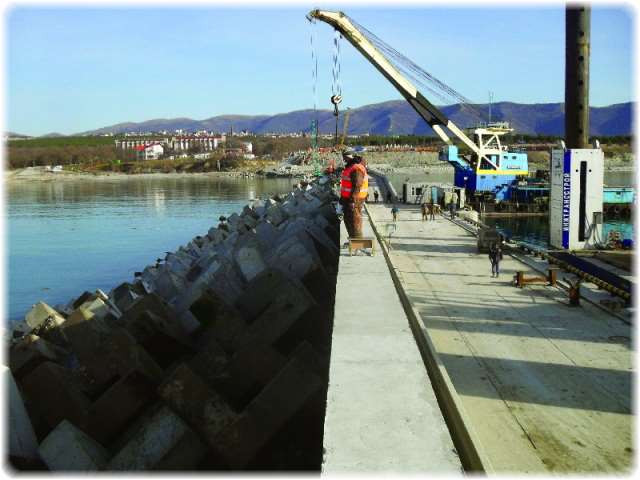

Оградительные сооруженияСреди оградительных сооружений можно выделить два вида: внешние оградительные сооружения и внутренние. Внешние располагают по наружному контуру ограждаемой акватории, внутренние делят акваторию на части и препятствуют развитию местного волнения.

По расположению оградительных сооружений в плане различают волноломы, обе оконечности которых не соединяются с берегом, и молы, примыкающие одним концом к берегу, а также оградительные дамбы, сооружаемые для защиты подходных каналов порта. В зависимости от естественных условий и назначения порта его акватория может быть защищена одним молом, одним волноломом или системой молов и волноломов.

По способу обеспечения устойчивости оградительные сооружения разделяют на гравитационные, устойчивость которых на сдвиг и опрокидывание обеспечивается собственной массой, и свайные, устойчивость которых полностью или частично обеспечивается заделанными в основание сваями (колоннами).

По проницаемости для воды различают оградительные сооружения типа сплошных или сквозных преград. Первые полностью перекрывают толщу воды, доходят до дна, а вверху несколько возвышаются над уровнем спокойной воды. В сквозных оградительных сооружениях волногасящая конструкция обычно расположена только в верхней части.

Оградительные сооружения



Общие требования к конструкции данных сооружений обусловлены особенностями их возведения на незащищенных или полузащищенных от волнений акваториях. Предпочтительны конструкции оградительных сооружений, которые допускают морские работы при наиболее неблагоприятных гидрометеорологических условиях и в кратчайшие сроки. Такими оградительными сооружениями являются крупные сборные или набросные конструкции из тяжелых элементов, изготовленные на берегу.

Наиболее распространены оградительные сооружения типа сплошной преграды, которые в поперечном сечении имеют вид сооружений вертикального, откосного или смешанного профиля.

Оградительные сооружения вертикального профиля строят в виде вертикальной стенки (иногда ячеистой или свайной конструкции), которая отражает подходящую волну. В большинстве случаев они бывают гравитационными и состоят из 3 основных частей: постели, вертикальной стенки и надстройки. Набросные или отсыпные постели предназначены для выравнивания поверхности дна, более равномерного распределения давлений на естественные основания, а также для защиты оснований от размыва. Вертикальные стенки возводят из бетонных массивов, ряжей, оболочек большого диаметра, свайных рядов. Надстройка представляет собой обычно монолитную, реже сборно-монолитную конструкцию и состоит из плиты и парапета. Своей массой она увеличивает устойчивость стенки, объединяет ее элементы в единое целое, исключает или ограничивает перелив воды через оградительное сооружение, а также служит для установки швартовых и отбойных приспособлений, навигационных знаков, прокладки инженерных сетей.

При строительстве оградительных сооружений используются: обыкновенные массивы - прямоугольные блоки из бетона или бутобетона массой 5-100 т; циклопические массивы - бетонные блоки массой 250-450 т; ячеистые массивы - бетонные или железобетонные пустотелые конструкции с днищами или без днищ.

Оградительные сооруженияМассивы-гиганты - железобетонные ящики (понтоны) больших размеров с днищами и внутренними перегородками, которые изготовляют на берегу, затем спускают на воду, транспортируют на плаву, устанавливают на постель и заполняют песком, камнем, бетоном; их масса достигает нескольких тысяч тонн.

Ряж - деревянная или железобетонная конструкция коробчатой формы с днищем и внутренними перегородками. Ряжи изготовляют на берегу, затем спускают на воду, буксируют к месту установки, заполняют камнем и устанавливают на подготовленное основание. Распространены также оградительные сооружения из вертикальных цилиндрических железобетонных оболочек большого диаметра (более 15 м), заполненных сыпучими материалами; их частично погружают в грунт либо устанавливают на каменную постель или скальное основание.

Оградительные сооружения откосного профиля сооружают из наброски камня, массивов или фасонных блоков. Они частично или полностью гасят подходящую волну на наклонной поверхности морского откоса и внутри пористого тела наброски. Достоинства сооружений откосного профиля по сравнению с другими сооружениями: простота конструкции и производства работ; возможность строительства на слабых основаниях, на различных глубинах, при любых параметрах волн и характере волнения;способность сохранять свои функции при повреждениях; пониженные требования к погодным условиям при морских работах. Недостатки: большой расход строительных материалов, особенно при больших глубинах; невозможность использования сооружения в качестве причального; опасность повреждения судов при навале на сооружения. Оградительные сооружения откосного профиля целесообразно возводить при небольших глубинах (особенно на слабых основаниях), при которых оградительные сооружения вертикального профиля испытывают усиленное действие разбивающихся или прибойных волн.

Выбор типа и конструкциисооружений зависит от естественных условий побережья, назначения сооружения и других факторов.
